Interview with Analogix Semiconductor on Best Chip Award for ANX7530
2018年7月28日开源链发起第一届“我用中国芯”最佳半导体芯片评选，并于8月18日在万和昊美酒店为胜利者举行了颁奖典礼，在此次活动中，硅谷数模半导体（北京）有限公司的ANX7530获得了最佳芯片奖，为了能更好的了解ANX7530，开源链的记者特意去采访硅谷数模半导体（北京）有限公司的Michael Ching （VP of Marketing）和 Miguel Rodriguez（Director of Product Marketing ），看一下专业人士是如何说的？
记者：您能说一下ANX7530的成功之处在哪里吗？
Michael，Miguel：SlimPort® ANX7530 4K 显示芯片于2017年1月在CES展上推出的，它是ANX753x DisplayPort™ 转 Quad MIPI-DSI controllers的系列产品，该系列（芯片）产品是置于VR/AR头戴式显示器(HMD)内的。
这款芯片可以使消费者能够通过一根电缆，便可将他们的头盔连接到VR源设备上，如最新的台式电脑、笔记本电脑或智能手机，并享受其设备在高分辨率和高传输速率下的优秀性能。
ANX7530是一个完全集成的VR显示芯片，它所具备的全新的特性，可以为VR头盔提供新的连接通道，例如DisplayPort1.4、HBR 2和Quad MIPI-DSI。这就使得控制器既在操作多种视频扫描模式下既可应用于USB Type-C™，也可应用于非USB Type-C上。通过这种方式， HMD制造商就可以灵活地为他们所服务的目标市场/客户提供最优化性能的产品，无论是游戏、360度或3D电影，亦或是AR产能，继而也就使得他们的产品更加与众不同，提升了产品的竞争力。
ANX7530芯片已广泛应用于2017年下半年开始在市场上所推出的VR HMD，例如Microsoft Windows 10 Mixed Reality，而且我们已经看到VR HMD制造商对该款芯片的采购/采用率非常高。硅谷数模（Analogix）正与VR头盔制造商和VR显示面板制造商密切合作，以确保互操作性，并提供完全符合行业标准的高性能整体解决方案。
记者：现在的主要客户有哪些?
Michael，Miguel：ANX7530目前已为在美国，韩国，中国大陆和台湾主要的VR HMD制造商供货。
最近的消费电子杂志/指南，如iFixit, Digital Trend等杂志，列举了一些如HTC Vive Pro, Magic Leap One, HP Mixed Reality, Acer mixed reality, Leap motion prototype headset等产品中有硅谷数模（Analogix）的芯片。具体相关文章链接请见如下：
https://www.ifixit.com/Teardown/HTC+Vive+Pro+Teardown/106064
https://www.pcdandf.com/pcdesign/index.php/editorial/menu-features/12391-teardowns-1802
第一代头戴设备的生命周期即将结束，因为现有的标准无法维持当前用户所要求的沉浸（感）程度。现存的第一梯队和第二梯队的HMD制造商要么处于更新产品设计的最后阶段，要么已经在准备发布了下一代HMD了。此外，还有一些最近才进入VR领域的公司，会即将发布他们的第一代HMD。鉴于对HMD性能日益增高的要求下，ANX7530系列作为VR controller已被大量应用于第二代HMD刷新设计和新的HMD设计解决方案中。
记者：作为国内首个4k分辨率多协议视频转换器，研发历程肯定为人关注，您能谈一下研发过程中令人难忘的事情吗？
Michael，Miguel：实际上，ANX7530是同类产品中的第一款芯片，一款 4-Lane DisplayPort 转 Dual-MIPI且支持高达120帧/秒的输出。每个MIPI输出都有8-DSI通道，用于左视图和右视图，每台设备总共有16-DIS通道，用于驱动当今的高性能VR面板，非常适合当前主流的单眼1440x1600分辨率的VR面板。DisplayPort 1.4 receiver具有可配置的1、2或4通道输入支持HBR2.5 (6.75Gbps)、HBR2 (5.4Gbps)、HBR (2.7Gbps)和RBR (1.62Gbps)数据速率。它还支持水平左右分线、3D立体模式和HDCP2.2，以及HDCP1.4，输入带宽最高可支持4K x 2K的分辨率。
众所周知，要求更高的分辨率和视频传输刷新率是我们所处这个领域/行业所不断面临的挑战。基于在DisplayPort™这个领域所积累的多年经验, 我们的技术和产品路线图解决了整个VR数据通信通道在当前和未来需求，实现了VR源和HMD设备之间，视频、数据和电量的可靠和高性能传输。
记者：ANX7530的下一代产品的有什么计划吗？
Michael，Miguel：在2018年6月5日我们所参加的台北Computex展中，硅谷数模（Analogix）介绍了第二代DisplayPort™ 转 Quad MIPI-DSI display controllers 的ANX7538 和ANX7539 – 这两颗芯片均可用来支持分辨率高达2K,120帧每秒（单眼，双眼共计4K）的VR/AR HMD。
ANX7538/39 作为VR/AR HMD产品中的首款内置controllers支持 vertical blanking interval (VBI) 的扩展功能.VBI为支持最新的2K VR显示器并独立于视频输入所需严格的消隐要求提供了新的选择。因此，可以在DisplayPort receiver接口上节省额外的更多电量。
扩展后的ANX753x系列将DisplayPort输入转换为MIPI-DSI输出，并提供了一流的性能：
DisplayPort 1.4, 8.1 Gbps, and MIPI-DSI 1.3 support;
HDCP 2.2 and 1.4 content protection support for secure video content distribution;
VESA Display Stream Compression (DSC) decoder and encoder;
VBI for fast scan-out on MIPI-DSI interface to reduce persistence in LCD panels;
D-PHY/C-PHY combo MIPI physical layer for expanded compatibility to more panels;
Integrated video scaler.
就像它的前身,ANX7538和 ANX7539可用于USB Type-C™，也可应用于非USB Type-C上操作多种视频扫描模式，集成的视频转换器确保了VR HMD可达到了最佳分辨率，因为它通常是在全功能USB Type-C VR HMD中应用的。
记者：对于中国芯的发展，您有什么好的建议吗？
Michael，Miguel：硅谷数模（Analogix）认为，中国的电子设计工程师将从他们所意识到并即将到来的半导体领域挑战中获益。随着该领域越来越多地采用高速接口，如USB3.1Gen2，Displayport，HDMI2.1，信号完整性成为一个关键性问题，仍有很多能加强高速信号质量的Re-timer方案等待我们去研发创新。

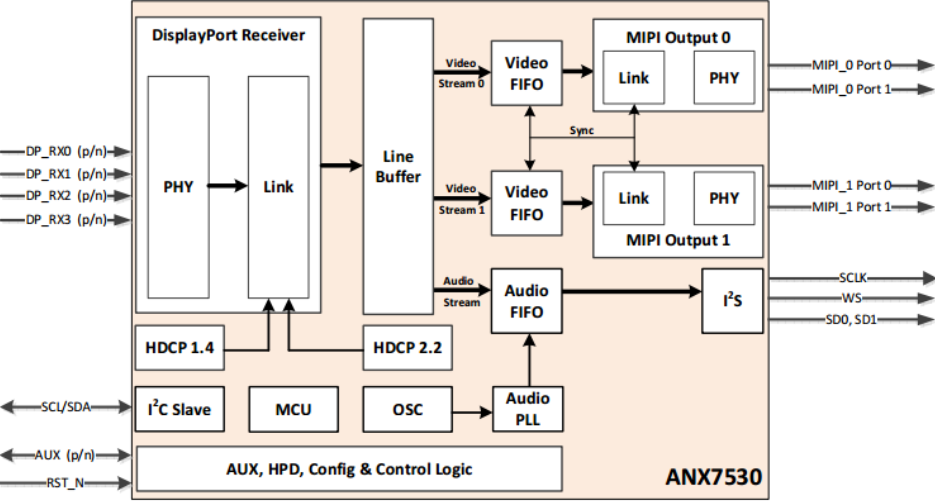

关于ANX7530芯片特征：
l 标准合规
DisplayPort1.4，HDCP2.2 / 1.4 ;
MIPI-DSI 1.2和D-PHY 1.1;
l DisplayPort接收器
DisplayPort1.4接收器;
可配置的1,2或4通道输入支持：HBR2.5（6.75Gbps），HBR2（5.4Gbps），HBR（2.7Gbps）和RBR（1.62Gbps）数据速率;
水平左/右线分裂;
3D立体模式;
HDCP2.2和HDCP1.4支持;
l 解析度
DisplayPort接收器输入带宽支持高达4K x 2K x 60Hz;
l 两个MIPI DSI发送器接口输出
每个显示输出两个MIPI端口;
显示同步;
每个MIPI接口输出总共8-MIPI通道;
MIPI-DSI数据速率高达每通道1.5 Gbps;
l 系统运行和供电
从机I2S接口;
1.0V和1.8V;
l I2S立体声音频输出
2通道，192Khz采样率;
最多8通道TDM;
由于ANX7530并不具备CC(逻辑检测与控制)和PD(Power Delivery)功能，所以需结合带有USB-C端口控制器和PD的ANX7402芯片一起使用，因此，目前这是一个两颗芯片的解决方案。

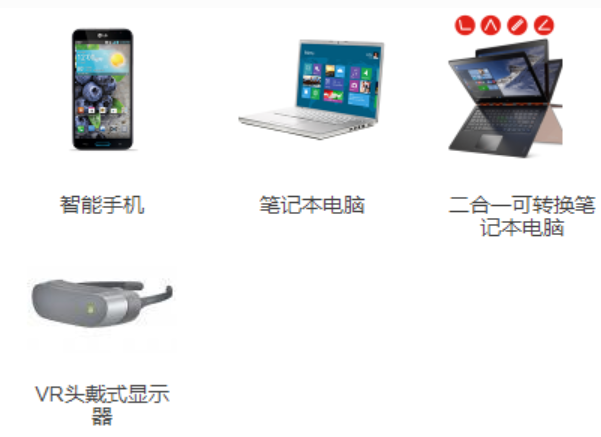

关于ANX7530芯片应用
感谢硅谷数模半导体的支持，期待硅谷数模半导体未来更好的发展。
