公开日期和时间:
星期四, 三月 21, 2019 - 09:15
新闻机构:
21dianyuan.com

西铁城精密器件株式会社(总公司:山梨县南都留郡富士河口湖町,社长:近藤 隆造)与株式会社日立LG Data Storage(总公司:东京都港区,社长:闵 丙薰)和Analogix Semiconductor, Inc.

(总公司:加利福尼亚州,CEO:Kewei Yang)三家公司共同开发了基于AR/MR(扩展/混合现实)眼镜类型的头戴式显示器用参考模块(Reference Module)。该模块将于2019年4月在中国深圳举行的中国电子展(CEF)和6月在中国上海举行的亚洲消费电子展(CES Asia)上展出。


面向AR/MR的头戴显示器(以下简称HMD)在游戏、影像内容等娱乐产业以及业务支持工具领域备受期待。但从零开始开发产品,需要具备“影像显示技术”、“光学控制技术”、“信号处理技术”这三大要素,从零部件的选定到开发成产品需要几年的时间,从而需要耗费大量的人力、物力和时间。


因此,西铁城精密器件株式会社、株式会社日立LG Data Storage和Analogix Semiconductor, Inc.三家公司联合开发了用于HMD的参考模块,融合了各个公司所开发的“影像显示”、“光学控制”、“信号处理”技术。该模块被组装成仅通过USB-C缆线从个人电脑或智能手机输入影像信号来显示图像的基本模型。此外,为便于安装客户需求的各种功能,它采用了扩展性设计,并可以根据机器制造商(设备制造商)和系统集成商的需求以年单位缩短AR/MR头戴式的开发到生产的时间。

为了让顾客能够更好地体验该模块的性能,从1月开始实行上门演示服务。同时承接CFD的显示器模块单件的销售以及上门演示,欢迎垂询。

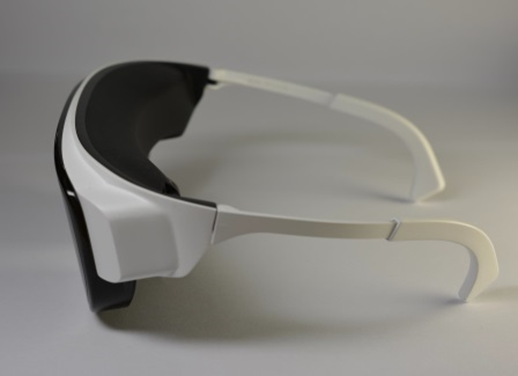

装载该模块AR眼镜形象图

AR眼镜类型的形象图


用途

•用于享受游戏和影像内容等娱乐

•用于业务支持工具


演示对象

HMD机器和解决方案开发商

各社公司的装载技术

1. 影像显示部分(由西铁城精密器件公司提供)

显示影像的微显示器装载了西铁城精密器件公司的强项技术铁电液晶FLCOS(显示区域 0.24英寸, 1280x720像素)。该公司自主开发的FLCOS技术以小型、高精细、高速回应为特点,针对HMD应用开发了新型高亮度液晶。LSI设计LCOS用的晶圆用于改进驱动方式实现了高亮度的同时,也实现了低功耗、轻量化和小型化。接口除了常规的并行通信外,还支持MIPI输入以实现更高速通信,使其成为HMD最佳的微显示器。


2. 光学控制部分(由株式会社日立LG Data Storage提供)

株式会社日立Data Storage(以下简称HLDS)设计和制造光学控制部件,它融合了影像显示和数据控制两项技术。该光学部件的特征是采用了增强AR影像可视性的光波导以及实现高画质的高精度光源安装技术。这些特性是通过HLDS长期积累培养的光盘驱动器以及光学系统的设计经验和精密制造技术来实现的。


3. 信号处理部分(由Analogix Semiconductor,Inc.提供)

Analogix Semiconductor,Inc.提供的超薄端口ANX 7530显示控制器和及解复用器※1为完全一体的USB-PD 3.0端口控制器ANX 7327与多路分解器相结合(完全集成的USB-PD 3.0端口控制器ANX 7327与多路分解器相结合),功耗低,能够以高刷新率(120 Hz)且具高信赖性地实现视频数据传输,是一款最佳芯片组合。

※1解复用器:4x6多信号处理10Gbps切换(※1个多路分离器:4x6多信号处理的10Gbps切换)
